제품소개
동력전달그룹

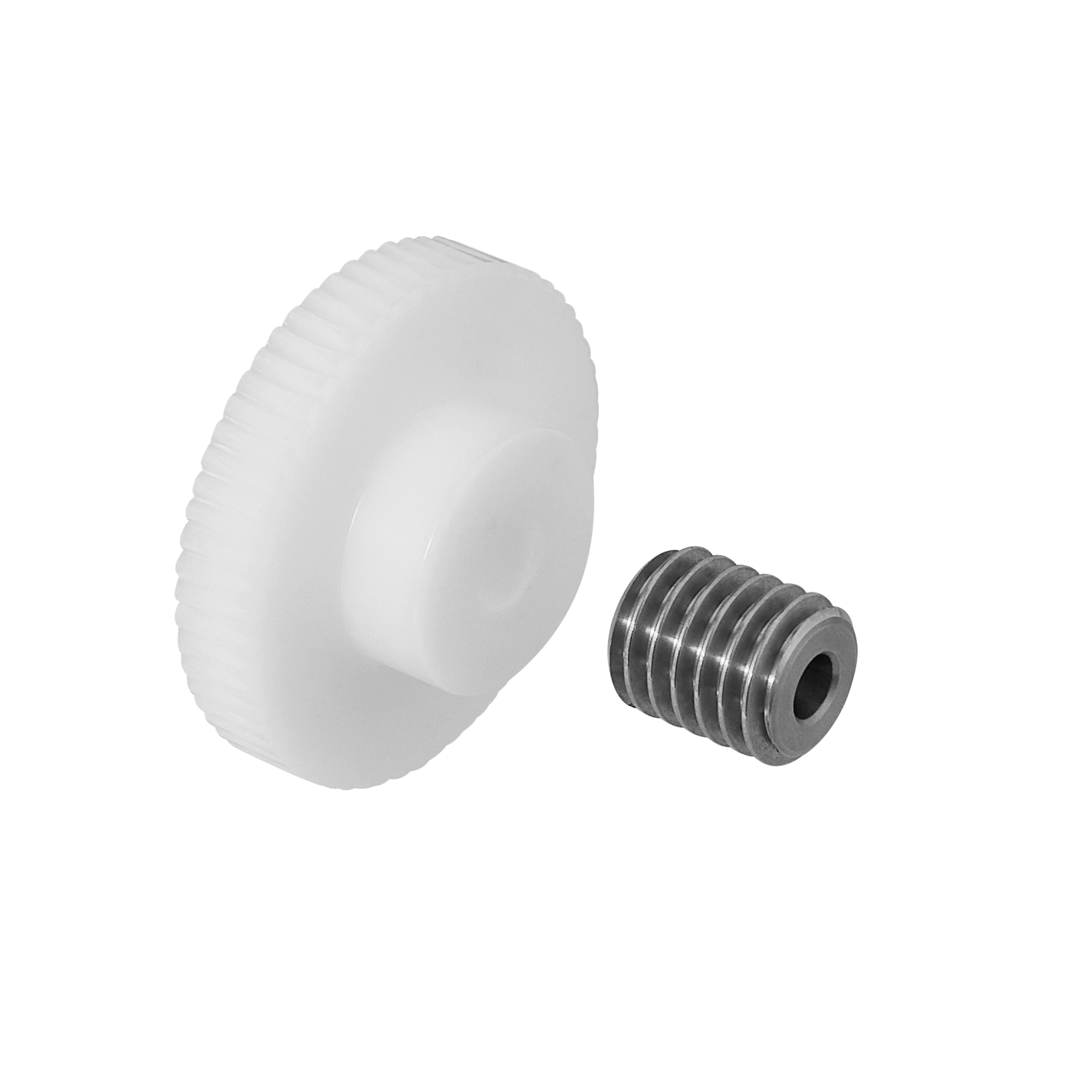

웜기어/웜휠

standard type

M1M1 웜휠 (S45C)

상품기호 모듀율 감속비 치수 줄수 내경 보수외경 피치원외경 목의외경 치선원외경 치폭 전장 조립거리
AH8 B C D D' E F G
SWH1-20R2 1 1/10 20 2 6 16 20 22 23 10 20 18.0
SWH1-20R1 1 1/20 20 1
SWH1-30R1 1 1/30 30 1 6 20 30 32 33 10 20 23.0
SWH1-40R1 1 1/40 40 1 8 26 40 42 43 10 20 28.0
SWH1-50R1 1 1/50 50 1 8 30 50 52 53 10 20 33.0

M1.5 웜휠 (S45C)

상품기호 모듀율 감속비 치수 줄수 내경 보수외경 피치원외경 목의외경 치선원외경 치폭 전장 조립거리
AH8 B C D D' E F G
SWH1.5-20R2 1.5 1/10 10 2 10 25 30 33 34.5 16 30 27.5
SWH1.5-20R1 1.5 1/20 20 1
SWH1.5-30R1 1.5 1/30 30 1 12 30 45 48 49.5 16 30 35.0
SWH1.5-40R1 1.5 1/40 40 1 12 30 60 63 64.5 16 30 42.5
SWH1.5-50R1 1.5 1/50 50 1 12 40 75 78 79.5 16 30 50.0

M2 웜휠 (S45C)

상품기호 모듀율 감속비 치수 줄수 내경 보수외경 피치원외경 목의외경 치선원외경 치폭 전장 조립거리
AH8 B C D D' E F G
SWH2-20R2 2 1/10 20 2 12 34 40 44 46 21 36 35.5
SWH2-20R1 2 1/20 20 1
SWH2-30R2 2 1/15 30 2 12 45 60 64 66 21 36 45.5
SWH2-30R1 2 1/30 30 1
SWH2-40R1 2 1/40 40 1 12 50 80 84 86 21 36 55.5
SWH2-50R2 2 1/25 50 2 12 50 100 104 106 21 36 65.5
SWH2-50R1 2 1/50 50 1 60 65.6

M2.5 웜휠 (S45C)

상품기호 모듀율 감속비 치수 줄수 내경 보수외경 피치원외경 목의외경 치선원외경 치폭 전장 조립거리
AH8 B C D D' E F G
SWH2.5-20R2 2.5 1/10 20 2 12 40 50 55 57.5 23 39 43.5
SWH2.5-20R1 2.5 1/20 20 1
SWH2.5-30R1 2.5 1/15 30 2 12 50 75 80 82.5 23 39 56.0
SWH2.5-40R1 2.5 1/40 40 1 12 50 100 105 107.5 23 39 68.5
SWH2.5-50R1 2.5 1/50 50 1 15 50 125 130 132.5 23 39 81.0

M3 웜휠 (S45C)

상품기호 모듀율 감속비 치수 줄수 내경 보수외경 피치원외경 목의외경 치선원외경 치폭 전장 조립거리
AH8 B C D D' E F G
SWH3-20R2 3 1/10 20 2 20 54 60 66 69 28 48 52.0
SWH3-20R1 3 1/20 20 1
SWH3-30R2 3 1/15 30 2 20 62 90 96 99 28 48 67.0
SWH3-30R1 3 1/30 30 1
SWH3-40R1 3 1/40 40 1 20 70 120 126 129 29 48 82.0
SWH3-50R2 3 1/50 50 1 20 80 150 156 159 28 48 97.0
SWH3-60R1 3 1/60 60 1 20 80 180 186 189 28 48 112.0

M4 웜휠 (S45C)

상품기호 모듀율 감속비 치수 줄수 내경 보수외경 피치원외경 목의외경 치선원외경 치폭 전장 조립거리
AH8 B C D D' E F G
SWH4-20R2 4 1/10 20 2 20 65 80 88 92 35 57 71.0
SWH4-20R1 4 1/20 20 1
SWH4-30R2 4 1/15 30 2 20 75 120 128 132 35 57 91.0
SWH4-30R1 4 1/30 30 1
SWH4-40R1 4 1/40 40 1 20 85 160 168 172 35 57 111.0
SWH4-50R2 4 1/50 50 1 20 100 200 208 212 35 57 131.0
