제품소개
동력전달그룹

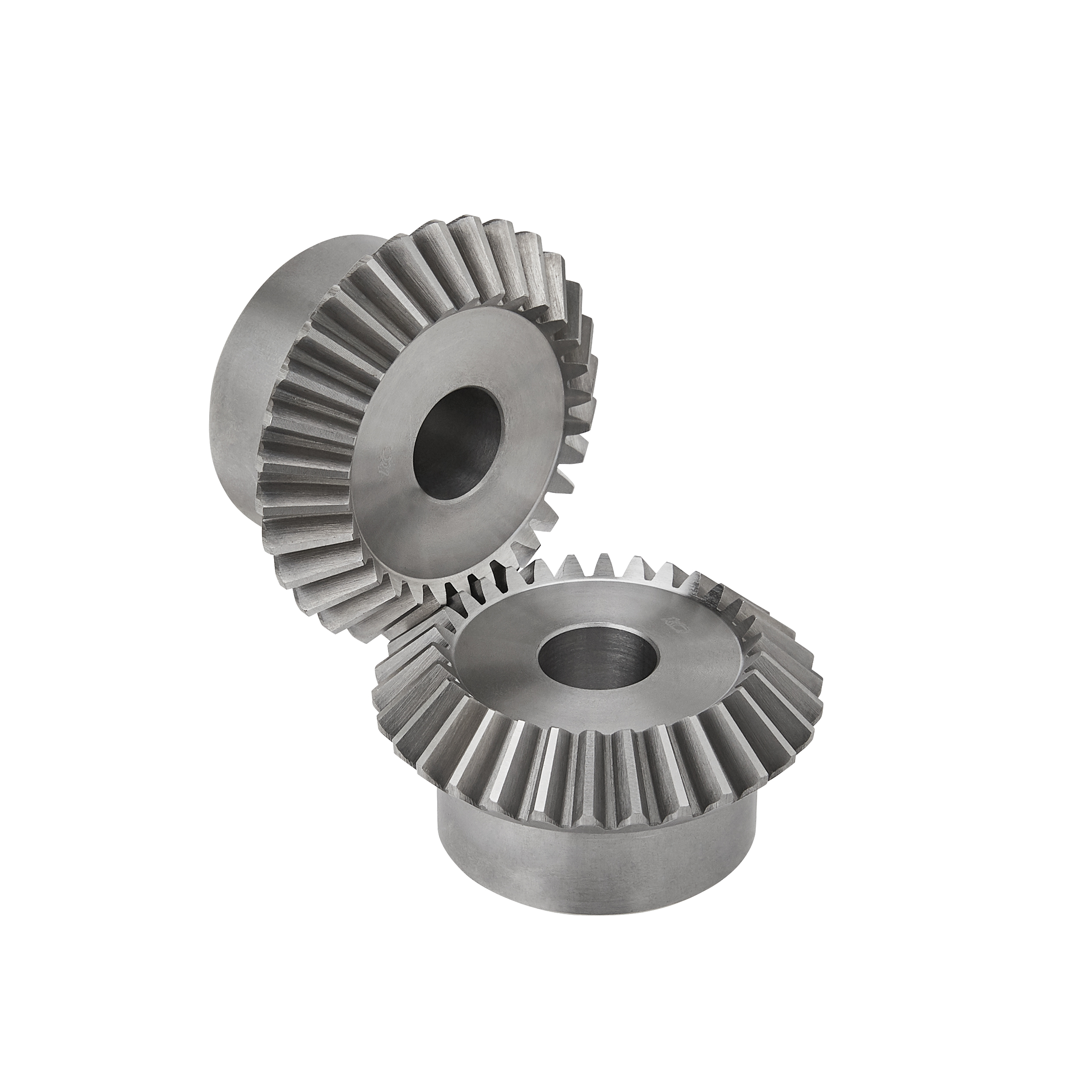

베벨기어

standard type

스트레이트 베벨속비 1 : 1 치수 20.20

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량
     kgf
M Z AH7 B C D E F G H I
SB1-20 1 20 6 16 20 21.4 20 10.7 8 12 5 12 (B)0.02
SB1.5-20 1.5 20 8 26 30 32.1 30 16.1 13 19 8 17 (B)0.07
SB2-20 2 20 12 34 40 42.8 37 18.4 14 22 10 24 (B)0.15
SB2.5-20 2.5 20 14 42 50 53.5 48 24.8 19 29 12 30 (B)1.3
SB3-20 3 20 15 50 60 64.2 58 30.1 23 35 15 36 (B)0.5
SB3.5-20 3.5 20 20 60 70 74.9 65 32.5 25 40 18 41 (B)0.8
SB4-20 4 20 20 64 80 85.6 75 37.8 27 45 20 47 (B)1.1
SB5-20 5 20 25 80 100 107.0 90 43.5 30 54 26 58 (B)2.1
SB6-20 6 20 28 100 120 128.5 104 48.2 34 60 30 71 (B)3.6
SB8-20 8 20 30 130 160 171.3 125 50.7 30 62 35 101 (B)7.1

스트레이트 베벨속비 1 : 1 치수 25.25

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량
     kgf
M Z AH7 B C D E F G H I
SB1-25 1 25 6 20 25 26.4 23 11.2 8 14 6 15 (B)0.04
SB1.5-25 1.5 25 8 30 37.5 39.6 34 16.3 11.5 19 9 23 (B)0.14
SB2-25 2 25 12 40 50 52.8 40 16.3 10 20 12 31 (B)0.2
SB2.5-25 2.5 25 16 50 62.5 66.0 50 20.5 12.5 26 15 39 (B)0.4
SB3-25 3 25 16 60 75 79.2 60 24.6 15 32 20 44 (B)0.7
SB3.5-25 3.5 25 20 70 87.5 92.4 70 28.7 17.5 37 22 53 (B)1.1
SB4-25 4 20 25 80 100 105.6 80 32.8 20 43 25 60 (B)1.7
SB5-25 5 25 28 80 100 132 100 41.0 25 50 30 77 (B)3.4
SB6-25 6 20 28 100 120 158.5 120 49.2 30 61 35 94 (B)5.4

스트레이트 베벨속비 1 : 1 치수 30.30

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량
     kgf
M Z AH7 B C D E F G H I
SB1-30 1 30 8 24 3 31.4 28 13.7 10 16 6 20 (B)0.05
SB1.5-30 1.5 30 10 36 45 47.1 43 21.5 16 25 10 29 (B)0.20
SB2-30 2 30 12 45 60 62.8 50 21.4 12.5 25 12 41 (B)0.37
SB2.5-30 2.5 30 15 60 75 78.5 62 26.3 17 32 15 51 (B)0.77
SB3-30 3 30 20 70 90 94.2 75 32.1 20 40 20 58 (B)1.3
SB3.5-30 3.5 30 25 90 105 110.0 85 35.0 25 45 22 70 (B)2.3
SB4-30 4 30 28 100 120 125.6 95 37.8 25 50 25 80 (B)3.2
SB5-30 5 30 28 130 150 157.1 120 48.5 25 62 30 102 (B)6.0

스트레이트 베벨속비 1 : 5 치수 30.20

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
SB1.5-3020 1.5 30 10 30 45 46.1 28 13.9 8 16 9 28 (B)0.13
SB1.5-2030 1.5 20 8 25 30 31.7 33 11.5 8.8 17 18 (B)0.06
SB2-3020 2 30 10 35 60 62.2 40 21.2 15 23 11 39 (B)0.25
SB2-2030 2 20 10 30 40 43.3 45 16.4 11.6 22 26 (B)0.12
SB2.5-3020 2.5 30 15 45 75 77.8 50 25.6 18 30 15 47 (B)0.55
SB2.5-2030 2.5 20 12 35 50 54.2 55 19.2 12.5 28 31 (B)0.23
SB3-3020 3 30 15 50 90 93.3 55 26.9 17 31 17 58 (B)0.8
SB3-2030 3 20 15 45 60 65.0 70 27.0 20 37 38 (B)0.5
SB4-3020 4 30 20 70 120 124.4 75 37.5 25 40 20 82 (B)1.8
SB4-2030 4 20 15 60 80 86.6 90 32.8 23.3 43 52 (B)1.1
SB5-3020 5 30 25 90 150 155.6 90 43.1 24 50 30 95 (B)4.4
SB5-2030 5 20 20 80 100 108.3 110 38.5 28.3 45 62 (B)2.5

스트레이트 베벨속비 2 : 1 치수 30.15

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
SB1.5-3015 1.5 30 8 25 45 46.3 25 14.6 9 15 8 28 (B)0.06
SB1.5-1530 1.5 15 6 16 22.2 25.2 32 10.4 7.9 15.5 14 (B)0.03
SB2-3015 2 30 10 38 60 61.8 31 17.2 10 18 11 38 (B)0.20
SB2-1530 2 15 8 25 30 33.6 40 11.2 8 18 18 (B)0.06
SB2.5-3015 2.5 30 15 46 75 77.2 40 22.7 15 25 15 46 (B)0.40
SB2.5-1530 2.5 15 12 31 37.5 42.0 55 19.0 15.6 29 22 (B)0.15
SB3-3015 3 30 16 60 90 92.7 50 29.3 18 30 20 52 (B)0.8
SB3-1530 3 15 12 36 45 50.4 70 26.8 22.5 41 24 (B)0.3
SB4-3015 4 30 20 75 120 123.6 60 32.3 20 36 25 72 (B)1.6
SB4-1530 4 15 16 50 60 67.2 85 27.4 22.5 46 34 (B)0.7
SB5-3015 5 30 20 80 150 154.5 75 40.4 25 48 30 92 (B)2.7
SB5-1530 5 15 20 60 75 84.0 110 38.0 31.2 58 43 (B)1.3
SB6-3015 6 30 25 90 180 185.3 90 48.5 29 57 35 112 (B)3.7
SB6-1530 6 15 25 70 90 100.7 125 38.6 30 63 53 (B)1.8

스트레이트 베벨속비 2 : 1 치수 36.18

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
SB2.5-3618 2.5 36 15 55 90 92.2 45 23.9 13 25 13 16 (B)0.75
SB2.5-1836 2.5 18 12 38 45 49.5 65 21.5 18.2 32 17.3 - (B)0.30
SB3-3018 3 36 20 60 108 110.7 52 26.7 17 30 17 20 (B)1.75
SB3-1836 3 18 16 46 54 59.4 75 22.8 19 37 19 - (B)0.5
SB4-3618 4 36 20 70 144 147.6 72 38.3 25 42 25 - (B)2.7
SB4-1836 4 18 20 60 72 79.1 100 30.4 26.3 49 25 26 (B)1.5

스트레이트 베벨속비 2 : 1 치수 40.20

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
SB1-4020 1 40 8 25 40 40.9 22 12.6 8 12 6 28 (B)0.07
SB1-2040 1 20 5 17 20 21.8 28 8.6 7 12 13 (B)0.02
SB1.5-4020 1.5 40 10 38 60 61.3 35 20.9 15 22 10 41 (B)0.23
SB1.5-2040 1.5 20 8 26 30 32.7 46 16.9 14.7 24 19 (B)0.09
SB2-4020 2 40 12 50 80 81.8 45 26.2 18 27 15 51 (B)0.5
SB2-2040 2 20 12 32 40 43.6 60 21.2 18 32 25 (B)0.2
SB2.5-4020 2.5 40 15 60 100 102.2 55 3.5 20 35 20 62 (B)1.1
SB2.5-2040 2.5 20 12 40 50 54.5 75 26.5 22.5 41 30 (B)0.4
SB3-4020 3 40 20 70 120 122.7 65 36.8 24 38 22 78 (B)1.6
SB3-2040 3 20 16 48 60 65.4 90 31.8 27.5 47 37 (B)0.7
SB4-4020 4 40 20 80 160 163.6 80 42.3 28 45 28 106 (B)3.3
SB4-2040 4 20 20 65 80 87.2 120 42.4 35 52 51 (B)1.5
SB5-4020 5 40 25 110 200 204.5 90 42.9 33 50 30 141 (B)6.0
SB5-2040 5 20 20 80 100 109.0 140 43.0 35 63 68 (B)2.9
SB6-4020 6 40 24 120 240 245.3 105 48.5 20 58 40 163 (B)6.0
SB6-2040 6 20 25 90 120 130.7 160 43.6 32.5 70 78 (B)4.1
SB8-4020 8 40 35 130 320 327.1 130 54.7 20 70 60 205 (B2)14
SB8-2040 8 20 30 120 160 174.3 21.0 58.8 40 95 98 (B)9

스트레이트 베벨속비 2.5 : 1 치수 45.18

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
SB1-4518 1 45 8 30 45 45.7 23 14.5 10 15 7 31 (B)0.11
SB1-1845 1 18 6 15 18 19.9 32 10.0 8.9 15.5 12 (B)0.02
SB1.5-4518 1.5 45 10 36 67.5 68.6 30 17.3 10 17 11 46 (B)0.29
SB1.5-1845 1.5 18 8 23 27 29.8 45 12.0 10.5 21 17 (B)0.06
SB2-4518 2 45 12 47 90 91.5 40 23.1 15 25 14 62 (B)0.66
SB2-1845 2 18 10 32 36 39.7 60 16.0 14.2 27.5 23 (B)0.16
SB2.5-4518 2.5 45 15 55 112.5 114.4 50 28.9 18 31 18 77 (B)1.27
SB2.5-1845 2.5 18 12 40 45 49.7 72 17.0 14.7 31.5 29 (B)0.29
SB3-4518 3 45 20 65 135 137.2 60 34.7 22 37 21 94 (B)2.05
SB3-1845 3 18 16 48 54 59.6 85 19.0 16.3 36 35 (B)0.45
SB4-4518 4 45 20 80 180 183.0 75 41.3 24 45 29 123 (B)4.8
SB4-1845 4 18 20 62 72 79.4 110 22.0 18.2 46 46 (B)1.0
SB5-4518 5 45 25 100 225 228.7 90 47.8 28 51 34 158 (B)8.7
SB5-1845 5 18 20 80 90 99.3 135 25.1 20.5 52.5 59 (B)2.0

스트레이트 베벨속비 3 : 1 치수 45.15

상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
상품기호 모듀율 치수 내경 보수외경 피치원직경 치수원직경 조립거리 치선길이 보수거리 내경길이 치폭 J (형)중량 kgf
SB1-4515 1 45 8 30 45 45.6 17 10.1 5 9 6 33 (B)0.09
SB1-1545 1 15 6 12 15 16.9 29 7.0 6 12 10 (B)0.01
SB1.5-4515 1.5 45 10 36 67.5 68.4 28 17.6 11 17 10 47 (B)0.25
SB1.5-1545 1.5 15 8 18 22.5 25.4 47 13.9 12.5 22.5 15 (B)0.05
SB2-4515 2.5 45 15 65 112.5 114.1 50 32.7 22 35 20 73 (B)1.0
SB2-1545 2.5 15 12 30 37.5 42.3 75 19.9 17.5 37 22 (B)0.2
SB2.5-4515 2.5 45 15 54 112.5 114.1 50 32.7 22 35 20 73 (B)1.1
SB2.5-1545 2.5 15 12 30 37.5 42.3 75 19.9 17.5 37 22 (B)0.2
SB3-4515 3 45 20 80 135 136.9 55 34.2 20 35 23 89 (B)1.8
SB3-1545 3 15 15 36 45 50.8 90 23.8 21.3 43 27 (B)0.35
SB4-4515 4 45 20 90 180 182.5 70 42.2 24 45 30 120 (B)6.0
SB4-1545 4 15 16 49 60 67.6 115 26.8 23.3 52 37 (B)1.4
SB5-4515 5 45 25 110 225 228.2 75 40.3 20 44 35 155 (B)4.0
SB5-1545 5 15 20 60 75 84.6 145 34.7 30 65 48 (B)0.7
SB6-4515 6 45 25 130 270 273.8 100 58.3 25 66 50 171 (B)8.9
SB6-1545 6 15 25 70 90 101.4 175 42.6 36.7 86 53 (B)2.4
SB8-4515 8 45 35 120 360 365.0 125 69.5 25 80 60 240 (B2)17.8
SB8-1535 8 15 30 100 120 135.2 230 53.5 46.7 103 74 (B)6.5
